Alfa Laval

Micro

Le Micro d'Alfa Laval est un échangeur thermique compact pour gaz d'échappement spécialement conçu pour récupérer la chaleur résiduelle des petites turbines à gaz, des petits moteurs et des gaz de combustion de processus propres.

alfa-laval-gas-heat-recovery-heat-exchanger

Utilisation économique de la chaleur perdue

  • Encombrement et poids réduits
  • Nettoyage possible pendant le fonctionnement du moteur, de la turbine ou du processus
  • La sortie peut être ajustée en fonction des besoins
  • Permet de prolonger l'intervalle entre les nettoyages majeurs, par exemple via le mode de fonctionnement à sec
  • Faible inertie
In any operation, there is almost always room to continue reducing power consumption and related costs. The secret is in reclaiming the energy lost as exhaust gas heat. As the pioneer in waste heat recovery, Alfa Laval has the technology and expertise to help you further increase your energy efficiency.
.

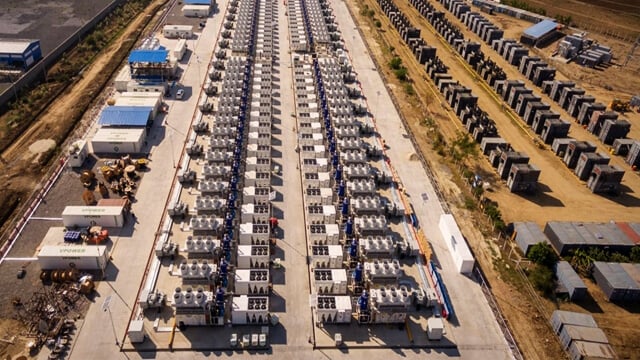

Myanmar 640x360.jpg

Applications

L'Aalborg Micro peut fonctionner grâce à une diversité de fluides, notamment de l'eau, de la vapeur, du triéthylène glycol (TEG) et de l'huile fluide thermique (TFO). À ce jour, les échangeurs thermiques Micro d'Alfa Laval ont été utilisés pour différentes applications dans une large gamme d'industries.

.

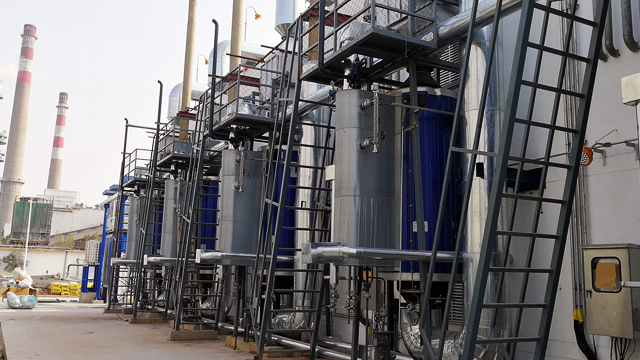

Power generation 640x360.jpg

Conception

L'Aalborg Micro est de conception durable avec une surface chauffante composée d'un certain nombre de tubes coaxiaux disposés dans une plaque enveloppante cylindrique verticale ou horizontale. Il garantit des performances fiables à long terme et offre des capacités allant de 250 à 5 000 kW environ.

La surface chauffante de l'Aalborg Micro a été conçue pour offrir un entretien facile. Le nettoyage peut se faire par un processus de pyrolyse avec le mode de fonctionnement à sec, ou en utilisant des bagues de souffleur de suie en option avec de l'air comprimé, de la vapeur ou de l'eau.

.

Données techniques

  • Puissance : 250 – 5 000 kW

Côté gaz d'échappement :

  • Température d'entrée maximale : 600 °C (fonctionnement à sec : 530 °C)
  • Température de sortie minimale : dépend de la composition du carburant et des gaz d'échappement du moteur
  • Perte de pression : en fonction des besoins du client
.

Géométrie

  • Poids : (isolation incluse) 400 kg à 3 900 kg
  • Diamètre (isolation incluse) : 950 à 1 870 mm
  • Hauteur (isolation incluse) : 1 700 à 2 800 mm
  • Collecteur d'entrée/de sortie de fluide : DN100
  • Collecteur d'entrée/sortie d'échappement : DN450 à DN1000
  • Isolation : 150 mm

Fonctionnement

.

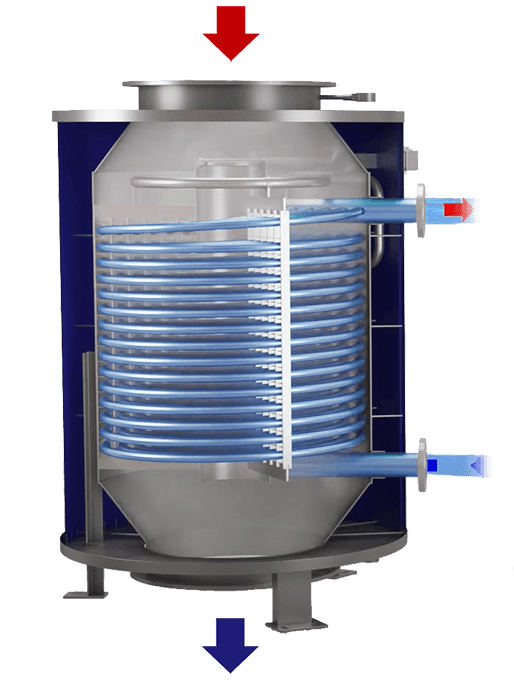

Alfa Laval Micro - how it works illustration.png

Sources de fluide

  • Eau chaude

    Chauffage urbain, CVC, applications de procédés, ORC (électricité) etc.

  • TEG

    Chauffage urbain, CVC, application de procédés, ORC (électricité) etc.

  • Huile thermique

    Chauffage

  • Vapeur

    Applications de procédés, turbines à vapeur (électricité), vapeur de service
